门禁管理系统可以控制人员的出入,还可以控制人员在楼内及敏感区域的行为并准确记录和统计管理数据的数字化出入控制系统。它主要解决了企事业单位、学校、社区、办公室等重要场所的安全问题。在楼门口、电梯等处安装控制装置,例如门禁控制器、密码键盘等。住户要想进入,必须有卡或输入正确的密码,或按专用生物密码才能获准通过。门禁管理系统可有效管理门的开启与关闭,保证授权人员自由出入,限制未授权人员进入。
门禁系统采用分体式结构,主要由控制器、读卡器、锁具三部分组成。一般包括: 1 计算机 2 网络交换机 3 门禁控制器 4 电插锁 5 读取控制器 6 IC/ID卡读卡器 7 紧急按钮 8 门禁电源箱 9 其他系统配件
基本功能 成熟的门禁管理系统实现的基本功能:对通道进出权限的管理 1.进出通道的权限:就是对每个通道设置哪些人可以进出,哪些人不能进出 2.进出通道的方式:就是对可以进出该通道的人进行进出方式的授权, 3.门禁系统:进出方式通常有密码、读卡(生物识别)、读卡(生物识别)+密码三种方式 4.进出通道的时段:就是设置可以该通道的人在什么时间范围内可以进出 5.实时监控功能:系统管理人员可以通过微机实时查看每个门区人员的进出情况(同时有照片显示)、每个门区的状态(包括门的开关,各种非正常状态报警等);也可以在紧急状态打开或关闭所有的门区。 6.出入记录查询功能:系统可储存所有的进出记录、状态记录,可按不同的查询条件查询,配备相应考勤软件可实现考勤、门禁一卡通 7.异常报警功能:在异常情况下可以实现微机报警或报警器报警,如:非法侵入、门超时未关等。 特殊功能 根据系统的不同门禁系统还可以实现以下一些特殊功能: 反潜回功能:就是持卡人必须依照预先设定好的路线进出,否则下一通道刷卡无效。本功能是防止持卡人尾随别人进入。 防尾随功能:就是持卡人必须关上刚进入的门才能打开下一个门。本功能与反潜回实现的功能一样,只是方式不同。 消防报警监控联动功能:在出现火警时门禁系统可以自动打开所有电子锁让里面的人随时逃生。与监控联动通常是指监控系统自动将有人刷卡时(有效/无效)录下当时的情况,同时也将门禁系统出现警报时的情况录下来。 网络设置管理监控功能:大多数门禁系统只能用一台微机管理,而技术先进的系统则可以在网络上任何一个授权的位置对整个系统进行设置监控查询管理,也可以通过INTERNET网上进行异地设置管理监控查询。 逻辑开门功能:简单地说就是同一个门需要几个人同时刷卡(或其它方式)才能打开电控门锁。
指“门”的禁止权限,是对“门"的戒备防范。这里的“门”,广义来说,包括能够通行的各种通道,包括人通行的门,车辆通行的门等。因此,门禁就包括了车辆门禁。在车场管理应用中,车辆门禁是车辆管理的一种重要手段,不以收取停车费为目的,主要是管理车辆进出权限。
出入口门禁安全管理系统是新型现代化安全管理系统,它集微机自动识别技术和现代安全管理措施为一体,它涉及电子,机械,光学,计算机技术,通讯技术,生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门,如银行、宾馆、车场管理、机房、军械库、机要室、办公间,智能化小区,工厂等。
门禁管理系统的应用要求: 可靠性 门禁管理系统以预防损失、预防犯罪为主要目的,因此必须具有极高的可靠性。一个门禁管理系统,在其运行的大多数时间内可能没有警情发生,因而不需要报警, 权威认证 出现警情需要报警的概率一般是很小的,但是如果在这极小的概率内出现报警系统失灵,常常意味着灾难的降临。因此,门禁安防系统在设计、施工、使用的各个阶段,必须实施可靠性设计(冗余设计)和可靠性管理,以保证产品和系统的高可靠性。 另外,在系统的设计、设备选取、调试、安装等环节上都严格执行国家或行业上有关的标准,以及公安部门有关安全技术防范的要求,产品须经过多项权威认证,且具有众多的典型用户,多年正常运行。 安全性 门禁及安防系统是用来保护人员和财产安全的,因此系统自身必须安全。这里所说的高安全性,一方面是指产品或系统的自然属性或准自然属性,应该保证设备、系统运行的安全和操作者的安全,例如:设备和系统本身要能防高温、低温、温热、烟雾、霉菌、雨淋,并能防辐射、防电磁干扰(电磁兼容性)、防冲击、防碰撞、防跌落等,设备和系统的运行安全还包括防火、防雷击、防爆、防触电等;另一方面,门禁及安防系统还应具有防人为破坏的功能,如:具有防破坏的保护壳体,以及具有防拆报警、防短路和开等。 功能性 随着人们对门禁系统各方面要求的不断提高,门禁系统的应用范围越来越广泛。人们对门禁系统的应用已不局限在单一的出入口控制,而且还要求它不仅可应 多种功能 用于智能大厦或智能社区的门禁控制、考勤管理、安防报警、停车场控制、电梯控制、楼宇自控等,还可与其它系统联动控制等多种控制功能。 扩展性 门禁管理系统应选择开放性的硬件平台,具有多种通讯方式,为实现各种设备之间的互联和整合奠定良好的基础,另外还要求系统应具备标准化和模块化的部件,有很大的灵活性和扩展性。
系统特点 (1) 以非接触卡代替机械钥匙,管理中心授权才能使用; (2) 卡片的发行、授权、注销、回收等管理功能; (3) 刷卡开门、用户ID号+用户个人密码开门; (4) 保安室“手动按键放行”; (5) 消防联动报警开门; (6) 断电后由UPS电源供电,能支持8—12小时; (7) 开门记录,汇总到电脑产生报表; (8) 二次密码确认:特定门、特定时间能实现“刷卡后必须输入个人密码才能开门”; (9) 联动监控: 1)对于重要区域,可以安装有闭路电视监控系统。使用感应卡片开门时,可以联动开启闭路监控人像拍摄(CCD摄像装置),实行电子图像比对,而由保安监控室比对确认后,远程放行进入。 例如:贵重物品、仪器、贵重元器件保存区的进入。 2)发生紧急事故时,控制器联动时能自动将门关闭(可设置),临时取消开门允许,以保证该区域不被“乘虚而入”“乘火打劫”;例如财务室、贵重物品仓等区域。 3)紧急事故时,控制器联动时能自动将门打开(可设置),实现消防联动响应功能而放行。 例如:一般办公室门、过道门等。 (10)自动报警: 1)非授权卡片刷卡不能开门; 2)门被非正常打开/或未正常关闭; 3)室内红外报警或烟雾报警系统会自动报警; (11)查询功能: 管理部门可根据需要随时在查询系统上查询各区域门禁的详细记录。并可随时打印出来。各部门也可以根据需要,随时查询本部门员工的出入门状况。 (12)紧急驱动: 如楼梯门可设在紧急情况下,自动开启,以便人员及时疏散,确保人身安全。 (13)可根据客户的需求定制特殊的功能
网络门禁 门禁管理系统与通常的RS485总线型门禁系统不同,其采用TCP/IP网络通讯模式,由于系统现场门禁控制器自带TCP/IP通讯端口,即可充分利用智能大厦、工厂、住宅小区的TCP/IP以太网网络环境,实现门禁管理主机与控制器之间的通讯,因此施工、调试、布线都非常简单,能最大限度地减少对原有建筑的破坏,降低了工程造价,后期维护检修也较方便,所以已越来越多地被用户所采纳。 结构和组成 系统组成 网络门禁管理系统由读卡器、网络门禁控制器、电锁、门磁、出门按钮、门禁管理主机、打印机和门禁管理软件等组成。 门禁管理主机上安装门禁管理软件,负责对整个门禁系统的维护管理。系统也可另设一台门禁系统数据库服务器,也可用门禁管理主机兼做数据库服务器。系统参数设置、人员进出记录、报警事件以及所有员工的基本资料、权限记录等都被保存在数据库服务器中,可实现对整个门禁系统的集中管理、参数设置、系统维护,资料查询、所有门点人员进出统计信息、报警事件记录等。 门禁管理主机、数据库服务器、各分支机构门禁管理分机、门禁控制器之间均由TCP/IP网络连接。整个门禁系统可管理64个网络组(分支机构),每个网络组可管理64个子网主机,整个系统可管理上万个门禁点,完全能够满足大型系统管理或系统扩展的需要。 系统特点 1、支持多种联接方式,可以通过RS232、RS485、TCP/IP、E1、光纤等多种方式进行自由组网,可以轻松实现Internet互联网远程监控; 2、应用通讯服务器可支持跨网段、跨节点地(不同的联接方式)混合接入; 3、由于现场门禁控制器全面支持直接的TCP/IP网络联接方式,使系统具有以下独特的优点:可充分利用现有的以太网网络实现门禁系统的通讯联接,使得施工方便,缩短了工期;采用快速的TCP/IP双向通讯模式,使得刷卡、报警等数据能在100ms以内迅速上传到管理主机,使数据处理和动作响应非常快;控制器支持动态的端口插入、拔出,系统能实时判断控制器的在线、离线情况,并在主机中反应出来。 防范点设计 门禁设备主要针对建筑物各层电梯前室、步行楼梯前室门、主要通道门以及部分重要办公室,以实现对人员出入进行控制管理。 读卡器安装在门外,门内安装出门按钮,读卡进门,按出门按钮出门。门上安装门磁作为门状态检测装置,以实现门开报警功能。门框上安装电锁作为门禁系统的执行部件。门禁控制器集中安装在大楼各层弱电井,该网络门禁控制器自带网络通讯端口,可通过TCP/IP网线连接到楼层交换机,实现与监控中心门禁管理主机的通讯。通过控制器上的辅助信号输入点和联动输出点可实现与闭路监控系统,防盗及消防报警系统等其它系统的实时通讯和协调联动。 当然,由于各防范区域的要求和门的结构不同,的现场的门禁设备选择也不尽相同,即要根据不同的门来选用不同的门锁设备,并要根据防范区域的不同要求来选用各类识读器,比如可选单密码读卡器、或单感应卡读卡器、或选配带密码键盘和感应卡读卡器,可实现卡+密码双重验证、防胁迫密码报警等功能。 设备选型 网络型门禁控制器 ACM68系列门禁控制器是该门禁系统的主控设备,该控制器采用世界著名的美国MOTOROLA公司MC68HC908GP32为主控芯片,配合尖端的CPLD技术而设计,功能强大,可靠性高,并采用可靠的防雷安全模块,可抗击上万伏冲击雷电,就是220V市电直接接入8小时不会损坏端口,一般的强电冲击可自动恢复。ACM68系列门禁控制器有自带TCP/IP网络端口、可直接通过TCP/IP网络通讯的ACM68-LAN网络控制器、或采用RS485的ACM68标准控制器进行联网通信,这可根据现场条件选配不同的通讯控制器,并有单门、双门、四门控制器可供选择。 读卡器 读卡器(如MRX510)是采用MIFARE技术,根据MIFARE国际标准,卡与读写器之间在读写之前三次相互认证并加密,卡与读写器之间的数据全部加密以防止信号截取,每个扇区有自己的一组密钥,每张卡有唯一的32位序列号。Mifare 技术是全世界最通行的IC智能卡技术,可与不同的Mifare 卡系统进行整合。 MRX510读卡器的主要技术性能有:读写距离5-7cm、Wiegand26、Wiegand34标准输出、安全性有三次相互认证并加密和完善的防冲突机制、读写时间≤3ms/Byte。 门禁系统主要功能 1、人员进出权限管理 根据持卡人的工作性质、职务等设置其通行权限和进入门的时间段,只有在有权限进入的区域、且在有效时间段内才能读卡进入。本门禁控制器可设置31种进出门时间组,可实现多达31类不同职务人员7个时间段的进出门管理功能。 2、首卡开门 可将一层上、下班人员的必经之门在管理软件中设置为首卡开门模式,使在上、下班时段当第一个持卡人读卡开门后,大门即可保持常开状态,后面的持卡人不再需要读卡开门,以免拥堵。到上、下班时段结束后自动恢复为保安(读卡开门)状态。 3、多卡开门 如有需要,可将财务室等重要房间门设置为多卡开门模式,只有两人以上依次读卡后门才能打开,可设置2-8人。 4、卡+密码双重身份验证 持卡人出入管理区域,除采用读卡方式验证身份外,根据需要还可设置为读卡+密码双重身份验证模式。 5、“反胁迫密码”报警 当遇到紧急情况,如某持卡人被胁持,这个时候持卡人只需读卡后输入胁迫码,系统将在开门的同时,在歹徒不知情的情况下向保安控制中心报警,并可提示哪一个持卡人、在什么时间被胁持。 6、消防联动 当发生火灾并得到确认后,值班保安可在管理主机上控制打开需要开启的通道门以供逃生,也可通过控制器输入端采集到的火灾报警系统报警信号,自动打开所有事先设置好的门(如各层的消防通道门)。 为保障安全,各层消防通道门采用断电打开型电锁,当发生火灾时,即使在没有供电的情况下,电锁也能自行打开,供人员逃生。恢复供电后,门锁自动锁上。 7、防盗报警 通过控制器上的辅助输入点采集门状态、红外探测器、破玻探测器等报警信号,并实时上传监控中心门禁管理主机。如当门窗被撬,管理主机即闪烁显示报警门点地址、状态等信息(以电子地图和表单两种形式)。门禁管理系统可实现五种方式布防和六种方式撤防:快速布防、卡布防、密码布防、预定时间组布防(自动布防)、远程布防;普通用户门禁卡撤防、“撤防卡”撤防、“密码”撤防、“挟持密码”撤防、预定时间组撤防、远程撤防。 8、门禁系统与闭路监控系统联动 配合电视监控摄像机,可实现对门点异常情况的图像抓拍、监视功能。当某门发生异常,系统在向监控中心发送报警信号的同时,可立即联动该门附近的摄像机对该门进行图像抓拍。 9、员工身份识别语音提示报警 门禁管理系统可通过对读卡人员身份验证情况对读卡人员进行语音提示和报警功能,例如:当有权进入A区的持卡人在读卡时,监控中心管理主机通过语音设备提示 “有效卡进门”,自动打开该门放行,并将持卡人进入记录反馈到管理中心存档;当没有权限进入A区的持卡人读卡时,语音提示 “此卡未授权”,同时系统自动向管理中心反馈报警信息,通过电子地图或表单方式将门点地址、报警时间、读卡人员姓名、照片等资料动态显示在监控电脑屏幕上,并保存报警事件记录。 10、办公室能源自动管理 通过门禁系统强大的外联动功能,可实现对办公环境的能源自动管理。上班时,自动打开空调和热水器,下班时间自动关闭空调和热水器以节约能源,晚上自动打开大楼景观照明设备,早上自动关闭等,如有需要还可自动联动控制办公室照明设备,可24小时任意设置,自动循环,时段精确到分。 11、节假日管理 门禁系统包含7组一年365天特殊时间组,可非常方便实现全年的节假日特殊时间段门禁权限管理。 管理软件 WINDOWS中文管理界面,友好的用户操作向导,系统采用多层架构,其组织机构可以是集团、公司、小区等,其下可设置多层节点,管理能力极强,可管理超过1,000,000个以上的门禁点;主要管理功能: ·门状态管理:休眠、常开、安全、密码、APB、密码APB等状态设置,每扇门可设置15组门状态时间组,2组未来一周临时时间组,7组一年365天特殊时间组。 ·人员出入权限管理:可设置64组门禁配置组,每个持卡人可指定31种进出门时间组,每组可设置7个不同的时间段。部门人员调动、迁移后,自动批处理各权限组的权限变更。可按部门设置权限,权限可复制粘贴,权限组合更自由。可设置长期卡和临时卡;所有门禁权限可统一设置、一次下发到所有门; ·事件记录:实时显示、记录所有事件数据,可显示的事件类型有正常进门、正常出门、非正常时段读卡、无效卡读卡、门开超时、非正常开门(被撬)、控制器离线等。可显示的信息包括有持卡人姓名、卡号、所属部门、照片、时间、门点地址等,如实记录并记录不可更改,如出现异常事件会立即报警(有报警声提示),并能通过人名、卡号、时间进行检索、查询; ·开门模式设定:根据各门点功能要求,可在软件中设定首卡开门模式、多卡(2-8张)开门模式、超级密码、卡+密码、防胁迫密码输入等功能; ·专门的卡管理中心模块,可以专人负责发卡,可按部门批量发卡; ·支持资料历史回溯,查询方便,即使持卡人已注销,仍可查询到该人的历史数据。 ·动态电子地图远程监控:可显示100000个以上的监控点数据,5态信息显示,自动画出红色报警线,有声音报警;可按实际情况设置地图图标,自动保持事件功能,采集3000条记录后自动保存功能;在控制中心,拥有权限的管理人员,对各门点均可进行直观、形象的控制,如用鼠标点击门锁、闭路监控摄像机、消防设备等设备图标进行直接的开/闭控制; ·支持适用于广域网的远程管理监控; ·用户时间组、门状态时间组、特殊时间组等采用方便直观的日历显示设置界面。 ·多操作员、多级权限管理:系统可设置多个操作员,并每个操作员可具有不同的级别。低级别操作员只能对信息进行监视,只有最级别操作员才可能对系统参数进行修改。
常见故障及维修方法 1、报有门禁通讯不通 (1)检查串口是否设置错误(确定所使用的串口) (2)检查门禁通讯总线是否存在短路或断路(排除通讯线短路与断路现象) (3)检查RS485通讯卡通讯芯片75184损坏(更换通讯芯片75148) (4)RS485通讯卡损坏 (更换RS485通讯卡) 2、门禁读卡后不能开门 (1)检查读卡后读瞳板有无电压信号输出(如无电压输出,更换读卡板输出部分电路D880及9013) (2)检查外接继电是否损坏(更换继电器) (3)检查外接延时板是否损坏(更换延时板 (4)检查磁力锁控制器是否损坏(更换磁力锁控制器) (5)电锁故障(更换电锁) (6)电磁锁鸣叫(增大门禁电源功率即更换功率大的变压器) (7)读卡闪红灯(门禁时间及IC卡权限、挂失做相应的处理 3、个别门禁通讯不通 (1)检查门禁通讯线中否接线有误(调整接线) (2)检查门禁通讯芯片75148是否损坏(更换通讯芯片75148) (3)检查门禁读写芯片及模块是否损坏(更换读写芯片及模块) (4)门禁读写板故障(更换门禁读写板) (5)检查机号是否改变(调整机号) 4、IC卡无法读卡 (1)IC卡片在IC卡授权时已作读卡有效时间段设置(可作全天读卡有效设置) (2)门禁控制器异常发热(更换门禁主板) (3)门禁读写天线(调整微调电容,增强读卡距离) 5、门禁早稻鸣器不停鸣叫 (1)门禁板存储参数错乱(门禁板电池放电并重新加载参数) (2)检查读卡板读写芯片与读写模块是否损坏(更换读写芯片与读写模块) (3)读卡板芯片DS1302损坏(更换芯片DS1302) (4)门禁板故障(更换门禁板) 6、部分门禁通讯不能 (1)检查门禁通讯总线是否中间出现断路(排除断路现象) (2)通信线路过长或连接门禁设备过多(加装RS485放大器) 7、门禁软件进入实时临控后门禁自劝发出开门信号 (1)门禁软件系统设置中,门村类型“在线门禁”改为“脱机 8、门禁地临实时临控时能信政党但读卡后有个别门禁无法提取记录 (1)通讯线路不畅通需加装RS485放大器

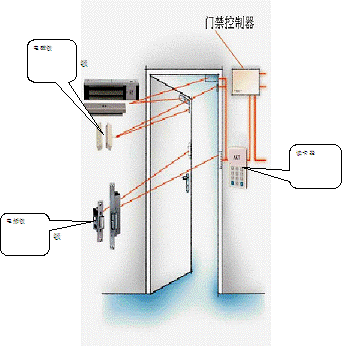

门禁控制系统安装示意图
![](/ewebeditor/uploadfile/20140715154200564.gif)

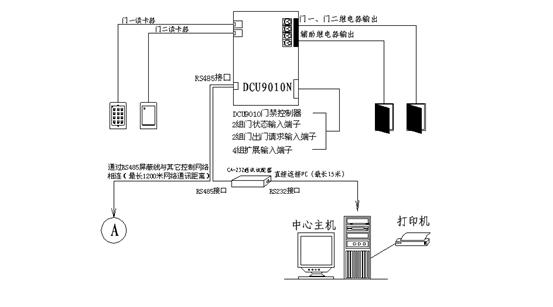

门禁控制器接线示意图
![](/ewebeditor/uploadfile/20140715154200283.jpg)
门禁控制器安装要点
根据现场情况,在设备的选用上,保证断电时室内人员的安全,在工程的装修中这种方式可以兼顾工程的内装修设计。
在一般的门禁点,出门处设置出门按钮,进门处设置读感器。
为保证安全性和美观性,建议所有读感器采用暗装的方式(不包含可采用读卡加密码方式进出的门点),读感器外设置指示牌,指示读卡位置。控制器可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用,控制器安装于弱电井内便于系统日后的维护和系统的安全,在一般情况下均采用控制器集中在弱电井的安装方式。
|
