一个完整的RS-232C接口有22根线，采用标准的25芯插头座（或者9芯插头座）。25芯和9芯的主要信号线相同。以下的介绍是以25芯的RS-232C为例。

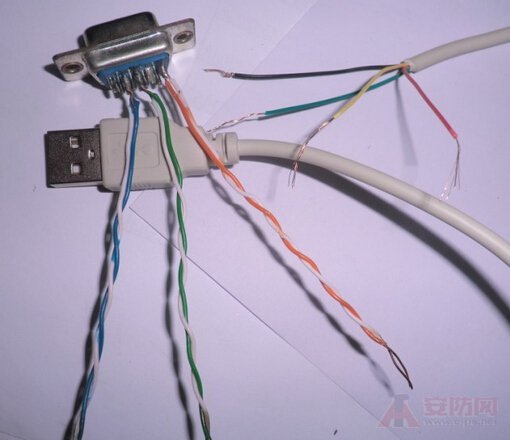

串口线接法
    ①主要信号线定义：
    2脚：发送数据TXD； 3脚：接收数据RXD；
    4脚：请求发送RTS； 5脚：清除发送CTS；
    6脚：数据设备就绪DSR；
    20脚：数据终端就绪DTR； 8脚：数据载波检测DCD；
    1脚：保护地；　　 7脚：信号地。
    ②电气特性：
    数据传输速率最大可到20K bps,最大距离仅15m.
    15针带电串口的引脚定义
    引脚信号
    1 CD (Carrier detect) 载波检测
    2 RXD (receive data) 接收数据
    3 TXD (transmit data) 发送数据
    4 DTR (data terminal ready)数据终端就绪
    12 DSR (data set ready) 数据装置就绪
    13 RTS (request to send)请求发送
    14 CTS (clear to send) 清除发送
    15 RI (ring indicate) 震铃指示
    8, 9 +12 V dc
    7, 10 +5 V dc
    5, 6, 11 地
    串、并行口针脚的定义
    并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。
    1、25针并行口插口的针脚功能：
    针脚 功能 针脚 功能
    1 选通 (STROBE低电平) 10 确认 (ACKNLG低电平)
    2 数据位0 (DATAO) 11 忙 (BUSY)
    3 数据位1 (DATA1) 12 却纸 (PE)
    4 数据位2 (DATA2) 13 选择 (SLCT)
    5 数据位3 (DATA3) 14 自动换行 (AUTOFEED低电平)
    6 数据位4 (DATA4) 15 错误观点(ERROR低电平)
    7 数据位5 (DATA5) 16 初始化成(INIT低电平)
    8 数据位6 (DATA6) 17 选择输入 (SLCTIN低电平)
    9 数据位7 (DATA7) 18-25 地线路(GND)
    2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。其针脚功能如下：
    针脚 功能 针脚 功能
    1 未用
    2 发出数据(TXD) 11 数据发送(一)
    3 接受数据(RXD) 12-17 未用
    4 请求发送(RTS) 18 数据接收(+)
    5 清除发送(CTS) 19 未用
    6 数据准备好(DSR) 20 数据终端准备好比(DTR)
    7 信号地线路 (SG) 21 未用
    8 载波检测 (DCD) 22 振铃指示精神 (RI)
    9 发送返回(+) 23-24 未用
    10 未用 25 接收返回(一)
    9针串行口的针脚功能：
    针脚 功能 针脚 功能
    1 载波检测(DCD) 6 数据准备好(DSR)
    2 接受数据(RXD) 7 请求发送(RTS)
    3 发出数据(TXD) 8 清除发送(CTS)
    4 数据终端准备好(DTR) 9 振铃指示(RI)
    5 信号地线(SG)
