安防监控摄像头系统防雷设计在实际应用中很少用到，但是这是很重要的一方面，尤其室外监控系统，雷电天气常出现的地方更应做防雷设计。

　　一、概述

 　　我们首先应准确了解安防监控系统的系统构成，进而，准确分析安防监控系统遭受雷击损害的主要原因以及可能的雷击过电压的入侵途径。在此基础上，选用合适的防雷保护装置，研究和探讨信号、电源线路的合理布放，明确屏蔽及接地方式，方可给出准确的、系统的防雷解决方案。有效提高安防监控系统的抗雷击过电压干扰能力，优化系统的整体防雷水平。 　

　二、安防监控系统构成、分类及雷电防护概述

安防监控系统，一般由以下三部分组成： 　

前端部分：主要由黑白(彩色)摄像机、云台、防护罩、支架等组成。 　　

传输部分：使用同轴电缆、电线、双绞线，采取架空、地埋或沿墙敷设等方式传输音频、视频、控制信号和馈送交、直流电源等。 　

终端部分：主要由控制设备、画面分割器、监视器、录像存储设备等组成。 　　

安防监控系统的防雷分类

依传输部分的传输方式分类，安防监控系统主要分为如下几类： 　

A.同轴电缆传输监控系统：雷电防护重点在于传输电缆的两端线路接口防护及传输电缆自身的保护； 　

B.双绞线传输监控系统：雷电防护重点在于，前端及终端的电源防护及双绞线接口防护； 　

C.光缆传输监控系统：雷电防护重点在于，前端及终端的电源防护及光缆自身屏蔽铠层及加强筋的防护； 　　

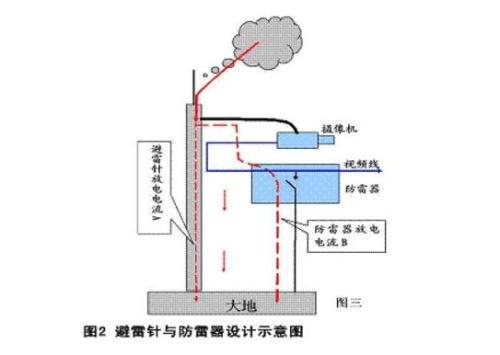

D.微波传输监控系统：防护重点在于，前后两站无线设备的自身直击雷防护。 无论前端还是终端设备的接地系统，如果距离小于20米的情况，两个接地系统之间应做等电位连接。 　　

  光纤通讯线路的防护

 　　一般来讲，光纤线路不必作加装防雷电浪涌保护装置，因为光纤线路本身不属于导体，也就不会感应/传递过电压浪涌。这一点许多人知道，但常常容易被忽视的是光纤线缆的防雷保护，从而导致一些雷电过电压闪络，损坏设备的情况发生。其发生的主要原因是，光纤线缆一般有金属加强筋和金属铠层用于保护光纤线缆，光纤本身虽不会感应和传递过电压，但其金属加强筋和金属铠层却极易感应、传递雷击过电压，必须给予妥善处理，即在光纤进户端务必做好接地保护。 　

　视频信号防雷的注意事项

 　　视频信号防雷，概念比较简单，但也常常出现因工作环节上的疏忽导致防雷保护失败，同时导致视频防雷自身遭到损坏。目前，市场上大部分信号防雷产品，一般采用两级保护方式，前一级作为粗保护一般采用气体放电管作为保护器件；后一级为细保护，一般采用TVS作为保护器件。如此一来，信号防雷器就必然有了前后之分，进出端之分。因一般信号防雷电路采用的TVS的通流能力是非常有限的，如果前后级接反，一旦有过电压浪涌进来之后，TVS极易首先被击穿，导致防雷器损坏/失效。而这一情况，在市场上时有发生。由于许多防雷公司业务人员对此问题并不熟悉，在签合同时往往容易忽视“阴入阳出”与“阳入阴出”区别；许多防雷工程公司的采购人员也容易忽视此问题，只管下单采购“视频信号防雷器”；zui后产品到了现场后，工程人员未仔细考虑、认真对待，只管能接上即可，zui终导致一些视频信号防雷器接反的现象发生。深圳市天泰科技有限公司出品一款视频防雷器，采用双一级保护，可以有效预防上述问题的发生。使“阴入阳出”与“阳入阴出”通用，减轻了销售人员、采购人员的工作压力，让工作更加简单、更加方便，更加便于视频防雷器的调配使用。

 　　直流电源防护，控制线信号保护。

 　　直流电源防护、控制线信号保护与视频信号保护的常见问题一致，所不同的是，直流电源防护、控制线信号保护，连接方式一般为压接式，没有“阴”“阳”头之分，也就不会出现上述的销错货、购错货问题。但现场工程人员必须注意，正确连接此类防雷器。一般常用标识为：输入(IN)、输出(OUT)，或者：浪涌端、保护端，亦称之为：远端、近端。换言之，输入(IN)，即浪涌端，也称为远端，应连接有远程线路，容易引入雷电过电压的一端；输出(OUT)，即保护端，也称为近端，应连接被保护设备一端.
