| 【产品简介】
JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线线路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

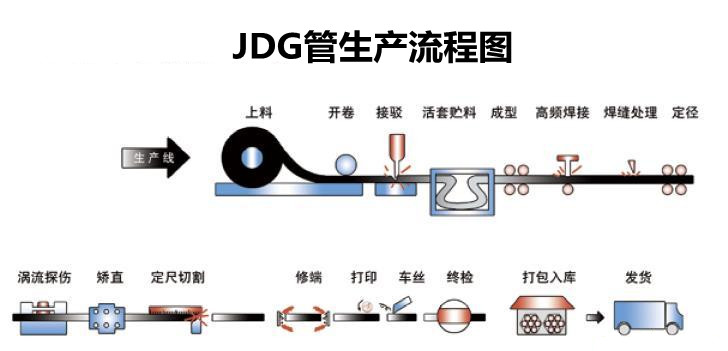

【生产流程】
黑件检查→挂料→脱脂→漂洗→酸洗→清洗→浸渍助镀济→热空气烘干→热浸镀锌→冷却→钝化和漂洗→卸料→检验、修整→包装入库、运输
【产品规格】
JDG25mmx1.0
JDG25mmx1.1
JDG25mmx1.2
JDG25mmx1.3
JDG25mmx1.4
JDG25mmx1.5
JDG25mmx1.6
【技术标准】
JDG管系列产品根据国家标准《电气安装用导管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。
【安装说明】
（1）JDG管的切断须采用无齿锯或钢锯切断，端口应光滑，无毛刺。
（2）JDG管暗敷设时，其弯曲半径不应小于管外径的6倍，在混凝土平面内，其弯曲半径不应小于管外径的10倍；JDG管明敷设时，其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。
（3）JDG管暗敷时，固定点间距不大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.
（4）JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。
（5）套接紧定式钢导管管路明敷设时，其支架、吊架的规格，当无设计要求时，不应小于圆钢：直径6mm；扁钢：30mm*3mm:；角钢：25mm*25mm*3mm的规定。
（6）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。
（7）配管完毕后，为防止异物进入管内，在端头应做好封堵。
（8）在混凝土浇筑时，应留电工监控，以防将管路，接线盒震开移位。
（9）待模板拆除完毕后，应及时进行预扫管，扫管应将布条固定在带线的一端，从管路的另一端拉出来，清除由于镀锌管路进入管内的杂物或积水。扫管完毕，封闭盒子口。 |
