埋地泄漏电缆初步设计方案
1、系统组成
主要由泄漏电缆探测报警系统、信号传输系统、报警主机系统三部分组成。
2、系统工程建成后的效果
具备防入侵的功能。
在“物防”与“人防”的有机配合下，一旦发生盗窃，非法入侵，聚众闹事等警情时，可以通过电视报警系统、防盗报警系统和巡更系统及时有效的把各种非法行为制止在初始阶段，并通过电视报警系统的录相资料提取犯罪证据，为公安机关破案提供可靠的依据。
第二章设计依据
我们此方案的设计依据：是根据顾客对这次安全技术防范系统工程的要求和相关的国家标准、行业标准及设计规范编制的。具体如下：
1、现场勘察记录。
2、甲方提供的建筑平面图及有关要求。
3、《安全防范工程程序与要求》        GA/T75
4、《安全防范系统验收规则》         GA308
5、《出入口控制系统技术要求》        GA/T394
6、《民用建筑电气设计规范》         JGJ/T16
7、《电气装置安装工程施工及验收规范》      GBJ232
8、《入侵报警系统技术要求》         GA/T368
9、《入侵探测器通用技术要求》        GB10408.1
10、《微波和被动红外复合入侵探测器技术要求》     GB10408.6
11、《防盗报警中心控制台》         GB/T16572
12、《低压配电装置及线路设计规范》       GBJ54
13、《防盗安全门通用技术条件》        GB17565
14、《防盗报警控制通用技术条件》        GB12663
15、《安全防范报警设备安全要求和试验方法》     GB16796
16、《中国电气装置安装工程施工及验收规范》     GBJ232
17、国家或行业批准发布的相关产品/系统标准
18、《安全防范工程费用概预算编制办法》      GA/T70
19、我公司以前类似工程的实际经验
第三章设计原则
一、总体设计原则
1、在系统设计上，要做到统一规划、合理布局、技术先进、功能齐全、接口开放、升级便利。
2、防区划分合理，安装位置准确，所选设备与现场环境协调一致，要与顾客总体布局相协调，安装尽量隐蔽。
3、严守重点部位、兼顾一般场合，无防护盲区。人防、物防、技防手段相互结合，互为补充，行成一个点、线、面和立体空间相结合的防范区域；各个区域相互关联、相互配合，构成一个完整的防范体系。
二、具体设计原则
设计中的整体方案符合先进性、可靠性、实用性、安全性、整体性、经济性、冗余性、易操作、易扩展、维修简便的设计原则，具体如下：
1、先进与开放性
在现代科学技术发展的过程中，信息技术的发展最活跃、最迅猛。新概念、新产品、新技术层出不穷。而每一种新概念、新技术或新产品的出现，都会对我们的工作方式，特别是设计方法和工作理念上，产生了极大的影响，是我们的日常工作效率不断提高，设计思路在开放。我们认为系统设计的先进性首先是现代科学技术发展的产物，其次，是我们多年来从事安全技术防范系统设计与施工的经验结晶。因此我们在设计本系统时，首先考
虑的是，能够满足甲方实际使用的、最先进的技术和设备。它们不仅决定着系统所具备的先进水平，同时又能使系统具有强大的开放性。由于本系统是一项实际使用的工程，因此
其技术和设备又必须是相对成熟的。所以，在投资费用许可的情况下，我们将充分利用现
代最新技术、最可靠的成果，以使本系统在尽可能长的时间内与社会发展相协调、相适应。
因此本系统采用当前成熟、先进的技术和设备从长期的观点来看，这是最为经济的选择。
2、可靠性
在考虑技术先进性和开放性的同时，还将从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。本设计方案通过选择高品质的布线产品和进行合理的结构化设计，严格规范的施工安装。我们通过选配合理的软、硬件，来确保系统在运行中的可靠性与容错性，可以避免严重事故的发生。
3、实用性
充分满足甲方当前及未来的各种需求。在设备的选择上做到既满足当前的实际需要又能有一个相当长的技术保持期；既不过分的追求数字化、技术先进，又考虑到今后的易扩展，易升级问题。在报警和报警布局、布点上，也从实际需要出发，采取设计的概念标准和设备的数字量化相结合的设计方法，既没有过多的使用设备造成浪费，也没有防范遗漏的地方造成漏洞，既节省了费用又增强了系统的实用性。
4、经济性
系统建设应始终贯彻面向应用，注重实效的方针，坚持经济适用的原则。在根本上保证用户对本系统建设投资所达到的长期利益，能够得到持久保护，避免不必要的资金浪费，有最好的性能价格比。设计将符合甲方的实际情况，注意因地制宜，物尽其用，防止“华而不实”。
5、安全性
随着科学技术的高速发展和社会进步，各种违法犯罪分子、境外敌对分子的作案手段也不断翻新，因此，对系统安全的考虑，应当足够重视。如果不采取有效措施，系统的安全将会受到损害。因此，必须采取多种手段防止各种形式与途径对安防设备本身造成的破坏。
6、整体性
系统的整体性涉及到方方面面，既有各子系统的独立性问题又有总体方案的完整性问题，在设计中有必要对各种因素统筹考虑，以构成一个有机的防盗报警、音视频、灯光对讲等联动的综合系统。
7、易操作性
我们要坚持“以人为本”,要尽量选配具有人性化的、简单易学、易于操作的设备。
8、易维护性
系统开通后，维护工作将是一个长期的工作。在设计中我们将充分考虑维护工作的需
求，通过相应的手段，来降低维护工作量及维护工作难度，从而达到保证运行可靠及节省费用的目的。
9、冗余性
考虑到今后可能增加前端设备，在各级主控系统中均留出20%左右的余量。
10、可扩展易升级性
随着科学技术的不断发展，用户的应用需求也是发展变化的。在本系统中，采用模块
化的结构，配置灵活的设计，尽量满足各种不同结构、不同拟议的安防设备在系统上的应用。并支持网络技术，使系统各部分即可独立作业，又可在网络平台上传递数据，联动系统及其它系统或设备，使整体系统达到了可扩展易升级的目的。
第四章设计要求
“设计要求”是根据国家的相关标准、顾客的要求以及我们在现场勘察时所了解到的具体实际情况提出的；是工程技术人员在进行方案设计时遵守的基本准则和设计依据；是设计中的技术要求。由于安防系统的设计要求涉及面比较广泛，在这里不再讨论，只列出与本方案相关部分。另外，设计人员除参照“设计要求”外还要根据现场实际情况进行方案设计。
方案在设备选型、系统配置、功能要求、材料选择、管线敷设、安装设计、中心控制室设计等方面，都能够满足本“设计要求”
第六章系统配置、功能与技术指标
一、功能设计
1、功能要求
此周界报警设备根据建筑物和环境要求，采用地埋式隐蔽安装线形周界防护设备，不破坏周围环境，能够正常输出开关量报警信号。
安警公司提供的相应产品
名称：泄漏电缆警戒系统
型号：BD9000
2、适用范围
泄漏电缆警戒系统是一种室外周界入侵探测系统，主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站（包括核电站）、军事机关及设施、基地、油田、文物保护和其它需要室外周边防护的报警场所，也可作为室内各种防护报警使用。系统中涉及到的关键装置是一种外围地表浅埋式入侵探测器，亦可用在野外地形较为复杂的地方（如高低不平的山区及周界转角等），以达到有效安全防范的目的。
3、主要工作特点
可全天候工作，两根探测电缆可根据周界形状轮廓平行埋入地下或地表面，安装隐蔽，不会影响防范区域内的绿化带种植和敷设。
4、主要技术指标
工作电压：  交流220V
输出形式：  继电器触点，开路报警，信号线引线方式见下图：
系统在不接电源的情况下：
1、常开触点（NO）2、常闭触点(NC)3、公共点(COM)
本设备出厂前已在1、3端上引出导线。1、3在探测器断电或报警时为开路，探测器接通电源无报警状态为闭路。2、3端接防拆信号线。
警戒长度：     最长105m
两根泄漏电缆安置的最佳间距： 1.2m左右
泄漏电缆安置深度：  3～15cm（根据介质情况）
报警方式：     常开触点（出厂缺省设置）
具有机壳防拆报警功能
消耗功率：     不大于25W
工作环境温度： -40℃～+60℃
泄漏电缆最大布线长度：105m
非泄漏电缆最大布线长度：35m
泄漏电缆警戒系统控制器外形尺寸：260×335×105
泄漏电缆警戒系统控制器重量：6.4kg
泄漏电缆外径：Φ10.5
泄漏电缆1m重量：约0.1kg/m
安全性设计
BD9000系列泄漏电缆警戒系统前端探测线缆对人不会造成任何伤害，设备所用材料及部件机械结构具有足够的强度，可以防止由于机械重心不稳、安装固定不牢、突出物和锐利边缘及设备爆炸等造成人员的伤害。
本设备在正常工作时会在两根线缆之间释放一定强度的能量，但这些能量符合国家现行相关标准规定，不会损害人体健康。
本设备具有电流过载保护装置
BD9000系列泄漏电缆警戒系统探测主机具备防拆报警功能。
前端探测线缆部分采用隐蔽安装，需套PVC管保护敷设。
二、电磁兼容性设计
本设备由于在前端探测线缆部分采用电磁泄露感应报警原理，所以在电磁兼容性方面具有一定的要求。
现场环境不应有强电磁场干扰，如大功率变压器，强电输电线路等，否则会造成泄漏电缆警戒系统工作不稳定甚至损坏。
三、传输系统设计及路由
输出常规开关量信号，可以接驳各种报警主机，所以在线路传输上采用RVV2*1.0即可。
四、设备配置
配置清单（略）详见配置单
（一）报警主机的选配
本产品对报警主机没有什么特殊的要求，一般能够控制和处理开关量信号的报警装置均可选用，如霍尼韦尔、博士和国产的一些报警主机。
（二）泄漏电缆控制器的选配
当两套泄漏电缆控制器相邻安装时，控制器的工作频率必须错开使用，这里我们使用两个不同英文字母标识加以区分。如：编号BD9000-A和BD9000-B。（注意：每台控制器有左右两个电缆端口，只有同是连接左端口或右端口的电缆可以重叠敷设）。
（三）信号传输电缆的选配：带屏蔽RVV3*1.0电缆，见配置清单。
（四）其它附件的选配：见配置清单

第五章系统概述
1、构成
泄漏电缆警戒系统：由探测电缆、泄漏电缆警戒系统控制器和报警主机等三部分组成。
探测电缆：由两根特制泄漏电缆、两根非泄漏电缆和匹配电阻组成。BD9000系统出厂标配泄漏电缆每根长度均为100米，非泄漏电缆每根长度均为3米，匹配电阻均为75欧姆，2瓦。
泄漏电缆警戒系统控制器（简称“控制器”）：由供电、发射、接收、信号检测处理、显示、加热（可选件）和防拆系统等七个单元组成。由于对控制器线路和元器件进行了优化设计与选配，所以能够使系统在零下10摄氏度以上的低温环境里正常工作；如果系统工作温度低于零下10摄氏度，我们还可以为顾客添置加热器。控制器具有机壳防拆功能，当入侵者开启控制器时，控制器输出干接点信号启动报警主机，实施报警。
报警主机：顾客可根据现场的实际情况，自己选配能够接收和处理开关量信号的报警主机。如：霍尼韦尔、博士或国产报警主机。
报警主机与泄漏电缆警戒系统控制器之间有信号馈缆连接。系统采用交流220V供电。报警主机安放在中心控制室内，泄漏电缆警戒系统控制器可以安放在周界警戒区域内。
1）数码显示：是4位LED数码管。第1位显示系统五种工作状态的选择序号，第2位不显示，第3、4位显示与第1位工作状态选择序号相对应的项目数值。
2）状态显示：面板上有4个状态指示灯，分别是电源指示灯（绿色）、工作指示灯（红色）、通讯指示灯（红色）、报警指示灯（红色）。
电源指示灯：通电后常亮。
工作指示灯：通电后闪亮。
通讯指示灯：开关量输出系统不亮。
报警指示灯：报警时点亮。
3）状态选择：通过面板上的“选择/确认”键，可以依次在数码管第一位上显示所选择的系统五种工作状态序号；序号1标识报警信号，序号2标识发射单元信号，序号3标识接收单元信号，序号4标识电源信号，序号5标识报警灵敏度。
4）灵敏度调节：按“选择/确认”键，选择序号5，按灵敏度键“+”或“-”，可以调节灵敏度，数值越高，灵敏度越高；调好后，按“选择/确认”键，确认保存，此时数码管熄灭，系统进入警戒状态。

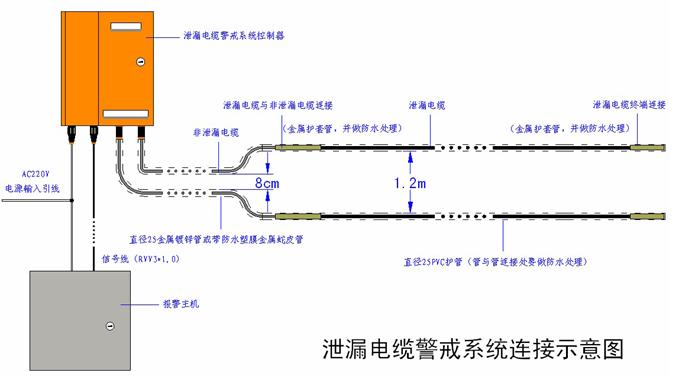

2、系统连接示意图

3、工作原理
系统通电后，发射单元向探测电缆发送高频能量，当能量沿电缆传送时，部分能量通过探测电缆内的铜箔缝隙漏入空间，在警戒区域内形成了稳定的空间电磁场，其中一部分能量被附近平行安装在接收单元的探测电缆接收，形成收发能量直接耦合。当入侵者进入探测电缆警戒区域时，空间电磁场受到扰动，引起探测电缆接收信号的变化，经系统微处理器的量化分析和处理，启动报警主机实现终端报警。
