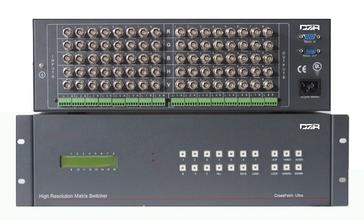

选择视频矩阵主机时首先要确定自己有多少个摄像机需要控制,是不是还会扩充,把现有的和将来有可能扩充的摄像机数目相加,选择控制器的输入路数。比如一个居住小区,目前只盖好了10栋楼房,后期会有15栋,每栋楼房安装1只摄像机,那么最少也要有25路视频输入给控制主机,(由于控制主机大部分以输入、输出模块形式扩充,输入以8的倍数递增)所以需要选择32输入主机。
选择控制器的输出路数是看监控室内需要几台监视器。比如上面举的例子,如果监控室需要至少4台监视器,那么输出就选择4路或5路输出(输出多一些不会影响性能,但价格会增加)的控制主机。
目前控制主机常用的输入有8、16、32、48、64、80、96、128到512路,一般以8或16的倍数递增;输出从2、4、5、8、16、24到32,一般以2或4的倍数递增。
主机的控制码有多种,大部分不兼容,必须配合其系列产品或说明可以使用的设备工作。如解码器、辅助跟随器、报警接口、分控键盘、多媒体软件等。
解码器功能是把主机的控制码转换成模拟信号输出:提供云台24伏或220伏交流电压,镜头12伏直流电压,辅助24伏交流电压,2个辅助开关,有的还提供12伏直流供电。解码器是控制系统中最常用的设备,前端有一个云台或电动镜头,就需要有一个解码器。解码器分为室内型和室外型,室外型有一个防水箱,并提供雨刷工作电压。安装时必须提供解码器的220伏电源,跳开解码器的地址码以免冲突。还有要注意云台的工作电压,因为云台工作电压有24伏和220伏两种,如果与解码器配合不对,轻则无法工作,重则烧毁云台电机,造成不必要的损失。
解码器到云台、镜头的联接线不要太长,因为控制镜头的电压为直流12伏左右,传输太远则压降太大,会导致镜头不能控制。另外由于多芯控制电缆比屏蔽双绞线要贵,所以成本也会增加。
室外解码器要做好防水处理,在进线口处用防水胶封好是一种不错的方法,而且操作简单。
从主机到解码器通常采用屏蔽双绞线,一条线上可以并联多台解码器,总长度不超过1500米(视现场情况而定)。如果解码器数量太大,需要增加一些辅助设备,如增加控制码分配器或在最后一台解码器上并联一个匹配电阻(以厂家的说明为准)。
除监控室以外还要有人操作云台、镜头等设备,需要配分控键盘,每个主机可以带分控键盘的个数不同,分控键盘的功能也有差异,有的可以控制监视器的输出,有的可以控制变速云台。分控键盘与主机一般也用屏蔽双绞线联接。
现在由于计算机多媒体技术的发展,监控系统也有向其靠拢的趋势,多数厂商在设计监控主机时留有计算机接口,通过联接电缆和接口与计算机的串行口通讯,在计算机上插一块视频捕捉卡来观看图像,插一块声卡来监听声音。多媒体控制软件一般有如下功能:设置系统控制主机的型号,设置通讯口,设置系统密码,设置操作人员的操作等级,画电子地图,设置前端摄像机的性质(是否带云台、电动镜头),对已有的地图进行增加和删除修改,对报警探测器布防和撤防,控制视频的切换,云台转动,镜头聚焦,辅助开关的闭合等等。由于多媒体软件操作界面良好,使操作者更容易理解接受,现在已广泛应用。
安装注意事项:由于监控主机输出信号是485码,与模拟信号是无法抗衡的,所以在安装时要做好设备的接地工作,保证回路内没有强电反馈给通讯口,否则会烧坏通讯芯片,使主机无法工作。 |
